Неліктен 2P 125A миниатюралық ажыратқыштар тұрақты токтан сенімді қорғаныс үшін маңызды

Аннотация:Заманауи фотоэлектрлік және коммуникациялық жүйелер тұрақты токтың сенімді таралуына көбірек тәуелді болғандықтан, тізбекті тиімді қорғау маңызды болды.Галактикалық сақтандырғышқамтамасыз етеді2P 125A миниатюралық ажыратқыштаршамадан тыс жүктемеден қорғауды, қысқа тұйықталудан қорғауды және қауіпсіз тізбекті оқшаулауды қажет ететін тұрақты ток қолданбаларына арналған. YRM9-125DC платформасына негізделген бұл ажыратқыштар DIN-рельсті орнатуды, 10кА ажырату қуатын және IEC 60947-2 және GB/T 14048.2 сәйкестігін ұсына отырып, төмен вольтты тұрақты ток жүйелерін қолдайды.

Мазмұны

• 2P 125A миниатюралық ажыратқыштар дегеніміз не?
• 2P 125A миниатюралық ажыратқыштар қалай жұмыс істейді?
• Негізгі ерекшеліктері қандай?
• Техникалық сипаттамалар қандай?
• Олар қай жерде жиі қолданылады?
• Дұрыс тұрақты ток сөндіргішті қалай таңдау керек?
• Орнату кезінде нені ескеру керек?
• Жиі қойылатын сұрақтар
• Қорытынды

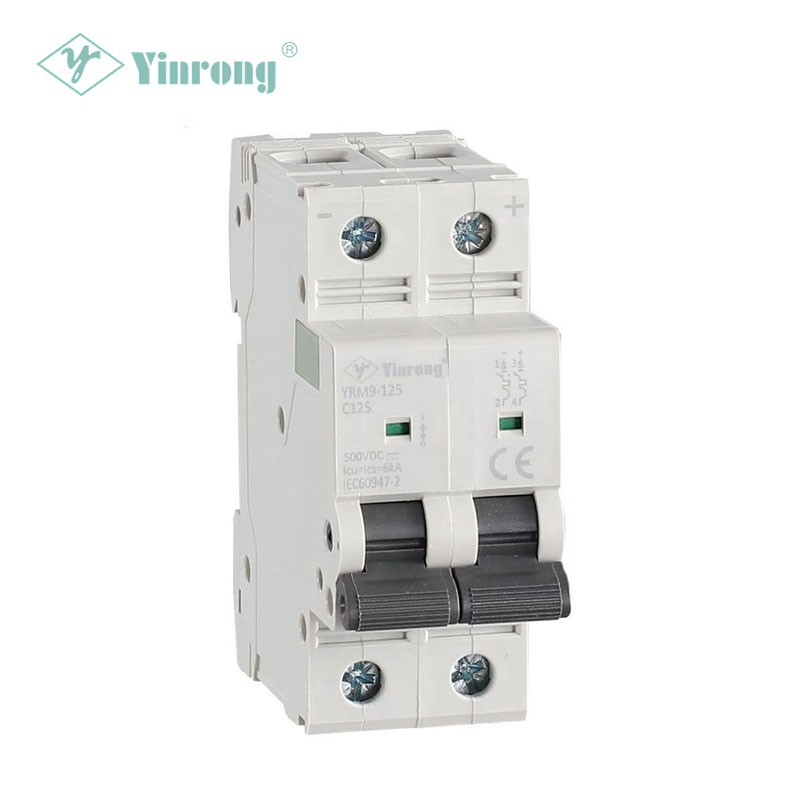

2P 125A миниатюралық ажыратқыштар дегеніміз не?

A 2P 125A миниатюралық ажыратқышқалыпты емес ток жағдайларын үзу және қажет болғанда тізбекті оқшаулауды қамтамасыз ету үшін арналған тұрақты токтан қорғау құрылғысы. «2P» белгісі екі полюсті конфигурацияны білдіреді, ал 125А нақты модельдің номиналды ток рейтингін көрсетеді.

Әдетте жұмыс істегеннен кейін ауыстыруды қажет ететін кәдімгі сақтандырғыштан айырмашылығы, автоматты сөндіргішті тиісті ақаулық тексеруден кейін қалпына келтіруге болады. Бұл оны әсіресе жұмысқа жарамдылық, техникалық қызмет көрсету тиімділігі және жылдам қалпына келтіру маңызды болып табылатын электр жүйелері үшін пайдалы етеді.

Галактикалық сақтандырғыш ұсынған өнім ақпаратына сәйкес оның YRM9-125DC сериясы тұрақты ток жүйелеріне арналған, әсіресекоммуникациялық инфрақұрылым және фотоэлектрлік жүйелер. Өнімдер тобы 1P, 2P, 3P және 4P конфигурацияларын қолдайды, номиналды токтары 80А-дан 125А-ға дейін және тұрақты кернеу конфигурациялары полюстер санына байланысты 250VDC-тен 1000VDC-ке дейін созылады.

Қорғаныс опцияларын салыстыратын сатып алушылар үшін жалпы мақсаттағы айнымалы ток сөндіргіш пен мақсатқа арналған тұрақты ток сөндіргіш арасындағы айырмашылықты түсіну өте маңызды, өйткені тұрақты ток ақауының үзілуі әртүрлі электрлік қиындықтарды тудырады. Жүйенің тұрақты кернеуі мен ақаулық жағдайлары үшін арнайы есептелген ажыратқышты таңдау жалпы қорғаныс сенімділігін арттыруға көмектеседі.

2P 125A миниатюралық ажыратқыштар қалай жұмыс істейді?

Миниатюралық ажыратқыштың негізгі мақсаты ток рұқсат етілген жұмыс жағдайынан асып кеткен кезде тізбекті ажырату болып табылады. Тұрақты ток қондырғысында сөндіргіш жүйе кернеуі мен ықтимал ақаулық ток үшін сәйкес жобалануы және номиналды болуы керек.

Қорғау принципін үш маңызды функция арқылы қарастыруға болады:

• Шамадан тыс жүктемеден қорғау:Ток жеткілікті уақыт ішінде рұқсат етілген жұмыс деңгейінен жоғары болған кезде ажыратқыш жауап береді.
• Қысқа тұйықталудан қорғау:Ол жабдықтың зақымдану қаупін азайту үшін айтарлықтай жоғары ақаулық токтарды жылдам тоқтатады.
• Оқшаулау:Тізбекті тексеру, қызмет көрсету немесе техникалық қызмет көрсету кезінде ажыратуға болады.

YRM9-125DC техникалық ақпараты 1,05 дюйм, 1,3 дюйм, 8 дюйм жəне 12 дюйм уақытындағы ток сынауын көрсетеді. Көрсетілген сынақ жағдайлары үшін ақаулық-токтың жоғары деңгейлері ажыратқыштың қысқа тұйықталудан қорғау функциясын қолдайтын жылдам өшіру әрекетімен байланысты.

2P 125A миниатюралық ажыратқыштардың негізгі ерекшеліктері қандай?

Өнеркәсіптік немесе жаңартылатын энергия көздерін пайдалану үшін тұрақты токтың шағын автоматты ажыратқышын таңдаған кезде электрлік өнімділікті орнату ыңғайлылығымен және ұзақ мерзімді қызмет көрсету мүмкіндігімен бірге бағалау керек.

1. Екі полюсті қорғаныс

2P конфигурациясы тұрақты ток тарату тізбектері үшін практикалық шешімді қамтамасыз етеді, онда екі полюсті бірге ауыстыру немесе оқшаулау қажет. Бұл жүйені қорғауды және техникалық қызмет көрсету шараларын жеңілдетеді.

2. Жоғары ток рейтингі

125А рейтингі сөндіргіштің бұл класын кішірек MCB рейтингтері жеткілікті сыйымдылықты қамтамасыз етпейтін жоғары токты тұрақты токты тарату қолданбалары үшін жарамды етеді. YRM9-125DC тобы 80A–125A номиналды ток опцияларын қамтиды.

3. Тұрақты ток кернеуінің мүмкіндігі

Тұрақты кернеу мүмкіндігі тізбекті қорғау жабдығын сатып алу кезінде ескерілетін негізгі мәселе болып табылады. Өнімнің техникалық сипаттамалары полюстердің орналасуына сәйкес 250VDC-тен 1000VDC-ке дейінгі конфигурацияларды анықтайды, бұл отбасын тұрақты ток сәулеттерінің ауқымына қолдануға мүмкіндік береді.

4. 10кА үзу сыйымдылығы

YRM9-125DC өнім туралы ақпарат a10кА ажырату қуаты. Бұл сипаттама қорғаныс құрылғысының белгіленген орнату нүктесінде ықтимал ақаулық токты қауіпсіз түрде үзу мүмкіндігін бағалау кезінде маңызды.

5. DIN рельсті орнату

DIN рельсті монтаждау электр тарату жинақтары мен басқару шкафтарында ыңғайлы орнатуды қолдайды. Ол сондай-ақ жүйе интеграторлары мен электрлік мердігерлер үшін ауыстыру мен техникалық қызмет көрсетуді жеңілдетеді.

6. Халықаралық стандартқа сәйкестік

Өнімнің құжаттамасы сәйкестікті анықтайдыIEC 60947-2жәнеGB/T 14048.2. Сатып алушылар әрқашан сатып алудан бұрын нақты үлгіге және жоспарланған нарыққа сәйкес сертификаттау мен сынақ құжаттамасын тексеруі керек.

Техникалық сипаттамалар қандай?

Техникалық сипаттамалар 2P 125A миниатюралық автоматты ажыратқыштың нақты тұрақты ток орнатуына сәйкестігін анықтау кезінде бастапқы нүкте болуы керек.

Жоғарыдағы сипаттамалар өндірушінің жарияланған өнім ақпаратына негізделген. Кернеу мен ток мүмкіндігі нақты полюс конфигурациясы мен орнату шарттарына байланысты болуы мүмкін болғандықтан, инженерлік топтар тапсырыс беру алдында соңғы техникалық құжаттамаға сәйкес соңғы таңдауды растауы керек.

Олар қай жерде жиі қолданылады?

Тұрақты токтан қорғаудың, жоғары ток сыйымдылығының және ықшам DIN-рельсті орнатудың үйлесімі ажыратқыштың бұл түрін бірнеше электрлік қолданбалар үшін жарамды етеді.

Күн фотоэлектрлік жүйелері

Фотоэлектрлік қондырғыларда күн модульдері, комбайн жабдығы, контроллерлер, батареялар және инверторлар арасындағы бірнеше тұрақты ток тізбектері бар. Дұрыс таңдалған тұрақты ток ажыратқыштары тарату архитектурасының сәйкес нүктелерінде қорғаныс пен оқшаулауды қамтамасыз ете алады.

Коммуникациялық жүйелер

Телекоммуникация және байланыс инфрақұрылымы көбінесе тұрақты токтың қуатын бөлуге сүйенеді. Тізбекті сенімді қорғау ақаулы тармақтарды бөлуге көмектеседі және әсер етпеген тізбектерді қажетсіз өшірмей техникалық қызмет көрсетуді қолдайды.

Тұрақты токтың тарату панельдері

Өнеркәсіптік басқару жүйелері мен тұрақты ток тарату шкафтары құрылымдық қорғаныс стратегиясын сақтай отырып, жеке шығыс тізбектерді қорғау үшін сәйкес номиналды шағын автоматты ажыратқыштарды пайдалана алады.

Энергияны сақтау және соған байланысты тұрақты ток жабдығы

Тұрақты токтың қуат жүйесі жоғары ток тармақтарының қорғанысын қажет ететін жағдайда, сәйкес номиналды автоматты ажыратқыш жалпы қорғаныс архитектурасының бір бөлігін құра алады. Дегенмен, батарея қуатын сақтау қолданбалары ақаулық токты, кернеуді, үзу мүмкіндігін, үйлестіруді және қолданыстағы стандарттарды мұқият бағалауды талап етеді.

Дұрыс тұрақты ток сөндіргішті қалай таңдау керек?

2P 125A миниатюралық ажыратқышты таңдау ешқашан тек ток күшіне негізделмеуі керек. Сенімді таңдау процесі бүкіл электрлік ортаны қарастырады.

1. Жүйе кернеуін растаңыз.Ажыратқыштың тұрақты кернеуінің номиналды мәні жүйенің нақты талаптарына сәйкес келуі немесе асуы керек.
2. Жобалық токты есептеңіз.Үздіксіз жүктемеге және қолданылатын электрлік дизайн талаптарына сәйкес номиналды токты таңдаңыз.
3. Қысқа тұйықталудың перспективалық тогын анықтаңыз.Бөлу сыйымдылығы орнату нүктесіндегі ақаулық деңгейіне сәйкес болуы керек.
4. Полюс конфигурациясын тексеріңіз.Жүйе архитектурасы 1P, 2P, 3P немесе 4P қорғанысын қажет ететінін растаңыз.
5. Өткізгіштің үйлесімділігін тексеріңіз.Кабель өлшемі, терминалдар, қосу әдісі және орнату шарттары таңдалған ажыратқышпен үйлесімді болуы керек.
6. Стандарттар мен сертификаттарды қарап шығыңыз.Өнім құжаттамасы мақсатты нарыққа қолданылатын ережелер мен тұтынушы талаптарына сәйкес келетініне көз жеткізіңіз.
7. Орнату мен техникалық қызмет көрсетуді қарастырыңыз.DIN рельсті орнату және нақты сәйкестендіру панельді ұйымдастыруды және қызмет көрсету тиімділігін арттырады.

іздейтін сатып алу топтары үшінҚытай өндірушісі немесе жеткізушісі, техникалық құжаттама өндіріс мүмкіндігімен, сапаны бақылау процестерімен, сертификаттаумен, жеткізу мүмкіндігімен және сатудан кейінгі қолдаумен қатар бағалануы керек.

Орнату кезінде нені ескеру керек?

Дұрыс орнату дұрыс ажыратқышты таңдау сияқты маңызды. Жоғары сапалы тізбекті қорғау құрылғысы дұрыс емес сымдарды, өткізгіштердің жеткіліксіз өлшемдерін немесе жүйенің жарамсыз дизайнын өтей алмайды.

• Өндірушінің электр схемасын және орнату нұсқауларын орындаңыз.
• Тізбекті қуаттандыру алдында тұрақты ток полярлығын және терминал сәйкестендіруін растаңыз.
• Номиналды ток пен орнату ортасына сәйкес өткізгіштер мен терминалдарды пайдаланыңыз.
• Қолданыстағы техникалық құжаттамаға сәйкес қатайту моментін тексеріңіз.
• Ажыратқыштың кернеуі мен ажырату мүмкіндігін жүйенің нақты жағдайларына сәйкес тексеріңіз.
• Қосылымдарды қызып кету, босаңсу немесе механикалық зақымдану белгілеріне мезгіл-мезгіл тексеріп отырыңыз.
• Орнатуды, сынақтан өткізуді, ақауларды жоюды немесе техникалық қызмет көрсетуді тек білікті электр мамандары орындауы керек.

Жарияланған YRM9-125DC ақпараты сонымен қатар 25 мм² максималды сым қосылымын және DIN рельсті орнатуды анықтайды, бұл панель дизайнерлеріне қоршау схемаларын жоспарлау кезінде пайдалы ақпарат береді.

Жиі қойылатын сұрақтар

125А миниатюралық ажыратқыштағы 2P нені білдіреді?

«2P» ажыратқыштың екі полюсі бар екенін білдіреді. Тұрақты токтан қорғау жүйесінде дәл коммутация және оқшаулау схемасы электр сәулетіне және қолданыстағы ережелерге сәйкес анықталуы керек.

2P 125A MCB күн PV жүйелеріне жарамды ма?

Оны кернеу рейтингі, ток рейтингі, үзілу мүмкіндігі, полюс конфигурациясы және орнату талаптары жүйе дизайнына сәйкес келсе, қолайлы тұрақты ток фотоэлектрлік қолданбаларында пайдалануға болады. YRM9-125DC күн фотоэлектрлік және байланыс қолданбалары үшін арнайы анықталған.

YRM9-125DC сыну қабілеті қандай?

Жарияланған өнім туралы ақпарат мынаны көрсетеді: a10кА ажырату қуаты. Нақты жарамдылық әлі де орнату нүктесіндегі қысқа тұйықталу токына қатысты бағалануы керек.

Өнім қандай стандарттарға сәйкес келеді?

Өндіруші анықтайдыIEC 60947-2жәнеGB/T 14048.2өнімге қолданылатын стандарттар ретінде. Сатып алушылар нақты сатып алу талаптары үшін ағымдағы сәйкестік пен сертификаттау құжаттамасын сұрауы керек.

Механикалық қызмет ету мерзімі қандай?

Жарияланған техникалық сипаттамалар механикалық қызмет ету мерзімін көрсетеді20 000 цикл. Нақты қызмет мерзімі жұмыс жағдайларына, коммутация жиілігіне, қоршаған орта жағдайларына және қолдану талаптарына байланысты болуы мүмкін.

Қорытынды

Тұрақты ток тізбегінің сенімді қорғанысы дұрыс ток рейтингі бар сөндіргішті таңдап қана қоймайды. А қолайлы2P 125A миниатюралық ажыратқыштиісті тұрақты кернеу мүмкіндігін, үзу қабілетін, полюс конфигурациясын, орнату үйлесімділігін және танылған стандарттарды біріктіруі керек. Galaxy Fuse ұсынған YRM9-125DC платформасы 80–125А номиналды токты, 10 кА-ға дейінгі үзу сыйымдылығын, DIN-рельсті орнатуды және IEC 60947-2 және GB/T 14048.2 сәйкестігін қамтитын жарияланған техникалық сипаттамалары бар фотоэлектрлік және байланыс жүйелерін қамтитын қолданбаларға арналған.

Егер сіз фотоэлектрлік жоба, байланыс жүйесі, тарату панелі немесе басқа өнеркәсіптік қолданба үшін сенімді тұрақты ток тізбегінен қорғауды сатып алсаңыз,бізбен хабарласыңыкернеуді, токты, полюс конфигурациясын, орнату талаптарын және жоба сипаттамаларын талқылау үшін. Galaxy Fuse сізге сәйкес тізбекті қорғау шешімін анықтауға көмектесу үшін өнім туралы ақпаратты және техникалық қолдауды қамтамасыз ете алады.
