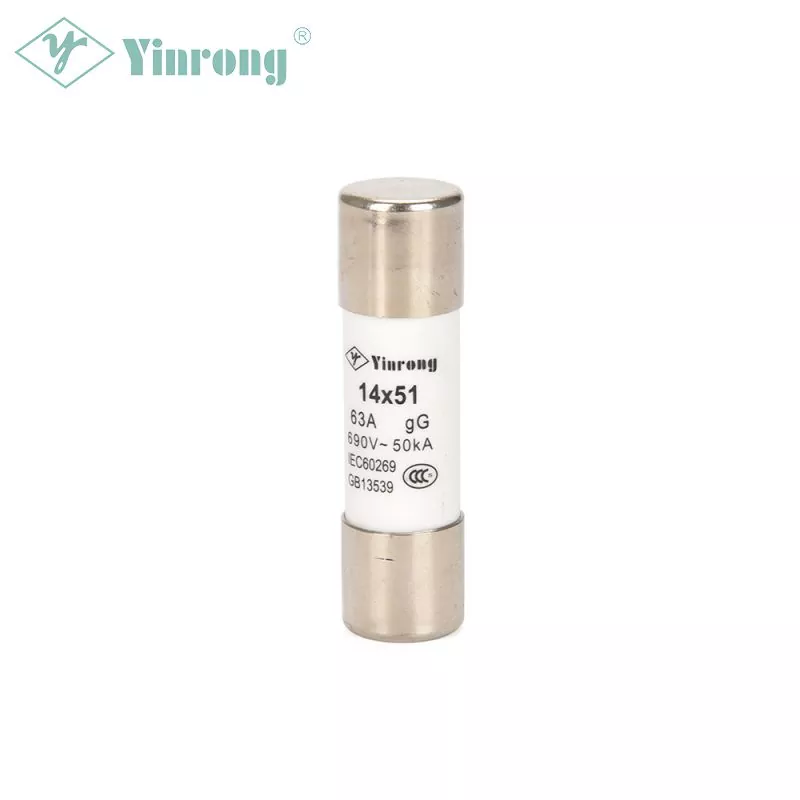

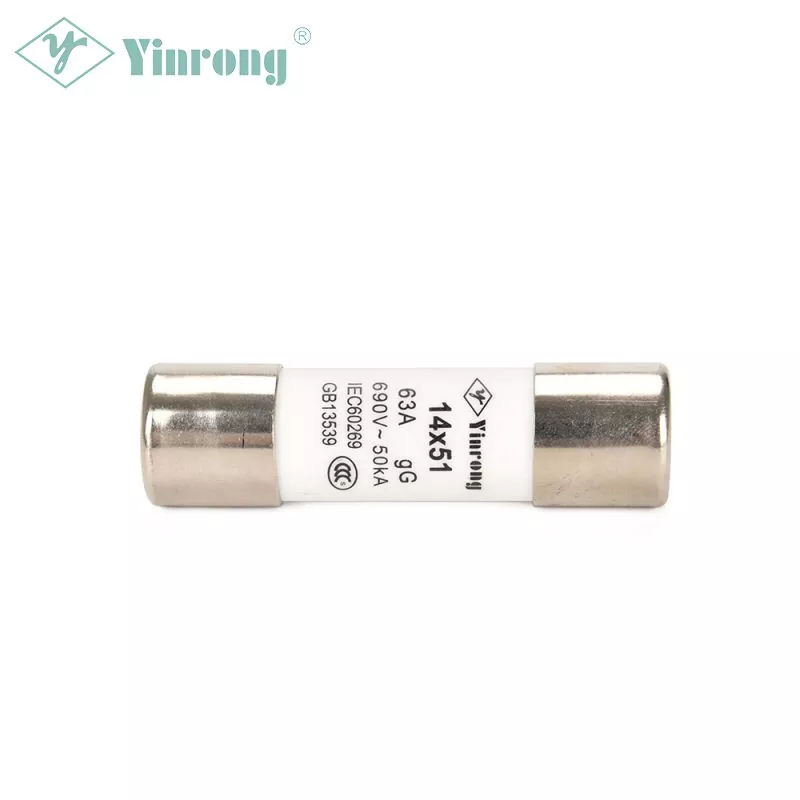

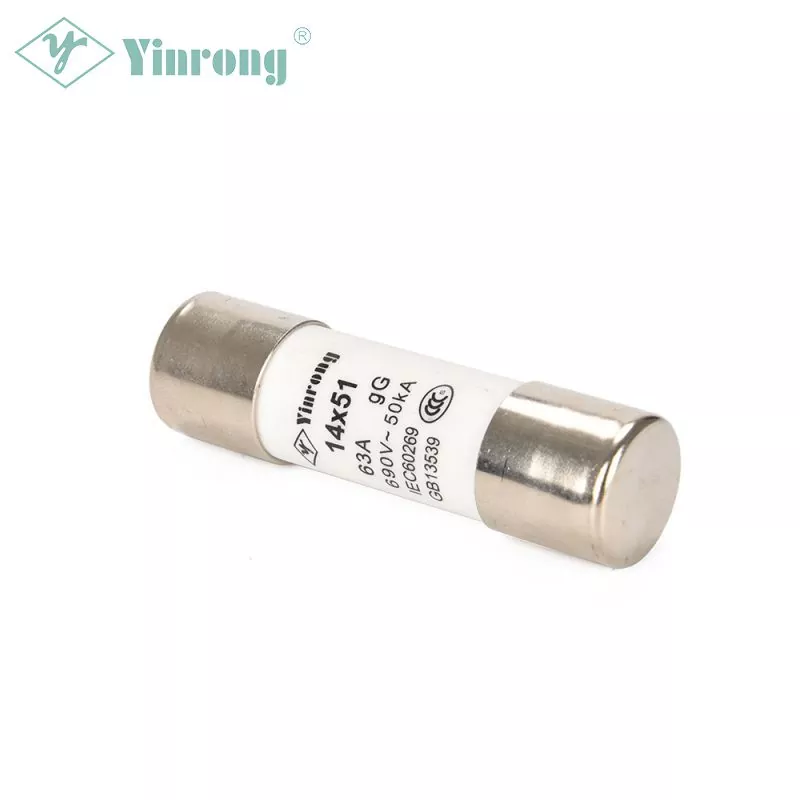

14X51 Цилиндрлік gG сақтандырғыш

Yinrong - RT18-63 14X51 цилиндрлік gG сақтандырғышын өндіруге және шығаруға маманданған қытайлық компания, ол қысқа тұйықталу токтарынан және өнеркәсіптік қолданбаларда жиі кездесетін шамадан тыс жүктеме токтарынан жылдам әрекет ететін қорғаныс үшін арнайы әзірленген. RT18-63 14x51 мм цилиндрлік gG цилиндрлік сақтандырғыш 14x51 мм сақтандырғыш байланысының өлшемін пайдаланады, бұл қозғалтқыштар, трансформаторлар, төмен кернеуді тарату және басқару тізбектері сияқты 690 В-қа дейін жұмыс істейтін жалпы өндірістік тізбектерді қорғауға өте ыңғайлы етеді. RT18-63 14x51 мм цилиндрлік gG сақтандырғышымен үйлесімді сақтандырғыш ұстағышы V0 стандартына сай жалынға төзімді қабығы және саусақты қорғау үшін өлі алдыңғы дизайны бар RT18-63 14x51 мм сақтандырғыш ұстағышы болып табылады. Сонымен қатар, RT18-63 14X51 Цилиндрлік gG сақтандырғышы шинаға сыммен жалғанған және әртүрлі орнату талаптарын қанағаттандыру үшін 1P/2P/3P/4P конфигурацияларында қол жетімді.

Сұрау жіберу

Өнім Сипаттамасы

Yinrong - RT18-63 14X51 цилиндрлік gG сақтандырғышын өндіруге және шығаруға маманданған қытайлық компания, ол өнеркәсіптік қолданбаларда жиі кездесетін қысқа тұйықталу токтарынан және шамадан тыс жүктеме токтарынан жылдам әсер ететін қорғанысты қамтамасыз ету үшін арнайы жасалған. RT18-63 14X51 Цилиндрлік gG сақтандырғышы 14x51 мм сақтандырғыш байланысының өлшемімен жасалған, бұл оны қозғалтқыштарды, трансформаторларды, төмен кернеуді таратуды және басқару тізбектерін қоса алғанда, 690 В дейін жұмыс істейтін жалпы өндірістік тізбектерді қорғау үшін тамаша таңдау жасайды. Бұл сақтандырғыш үшін ұсынылатын сақтандырғыш ұстағышы V0 стандарттарына сәйкес келетін жалынға төзімді қабығы және саусақпен қауіпсіз өлі алдыңғы дизайны бар RT18-63 14x51 мм сақтандырғыш ұстағышы болып табылады. Сонымен қатар, RT18-63 14X51 цилиндрлік gG сақтандырғышын шинаға сыммен қосуға болады, бұл ыңғайлы орнату опцияларын қамтамасыз етеді және әртүрлі орнату талаптарына сәйкес 1P/2P/3P/4P конфигурацияларында қол жетімді.

Номиналды кернеу

500В/690В

Номиналды ток

2-63А

Үзіліс сыйымдылығы

500В-100КА/690В-80КА

Операциялық класс

gG/gL;aR;aM

Полюс

1P/2P/3P/4P сақтандырғыш ұстағышын қолдау

Стандарт/Сәйкестік

-IEC 60269-2

-GB/T13539.2

Сертификаттар

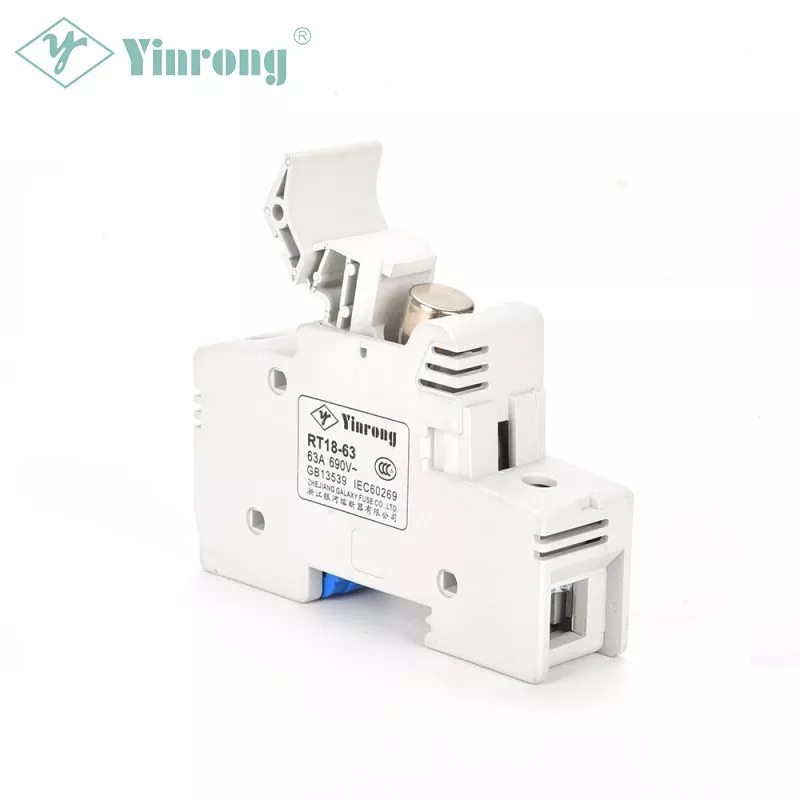

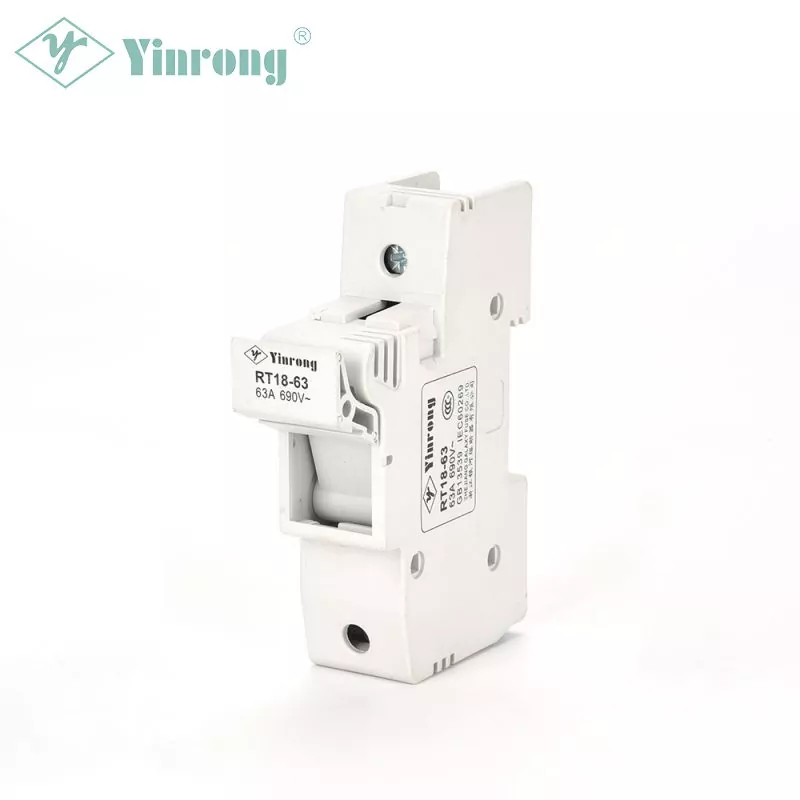

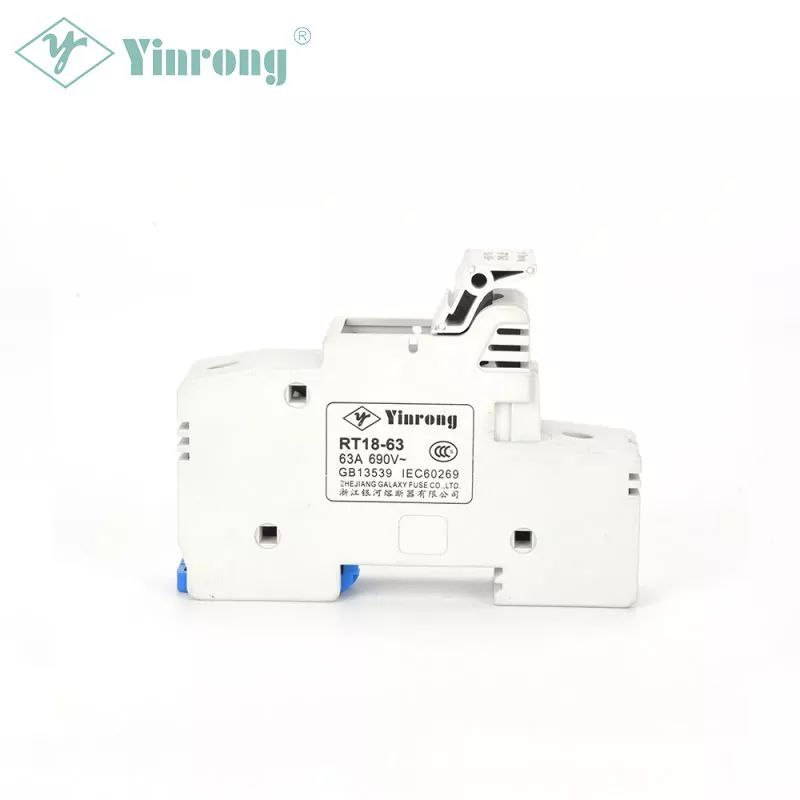

Үйлесімді сақтандырғыш ұстағыш

RT18-63

Ерекшеліктер мен артықшылықтар

- 250VAC, 380VAC, 500VAC және 690VAC электр тарату тізбектерін және әртүрлі өнеркәсіптік қолданбаларды қамтиды.

-2А-дан 63А-ға дейінгі ампер көрсеткіштері бар

- Толық диапазонды қорғау, жартылай өткізгішті қорғау және қозғалтқышты қорғау

-Стандартталған цилиндрлік құрылыс

-Төмен температураның жоғарылауы үшін төмен қуат шығыны өнімділігі

-Din Rail монтажы

14X51 цилиндрлік gG сақтандырғышын қолдану

- Жалпы өнеркәсіптік қолдану

- Мотор жетек

- LV желілері

- Электр шкафы

- қатты күй релелері

- Жартылай өткізгіш құрылғылар

- Қуатты түзеткіш

- Үздіксіз қуат жүйесі

Туған елі

Қытай Халық Республикасы

Параметрлер

Үлгі/Өлшем	Номиналды кернеу(V)	Номиналды ток (A)	Жалпы өлшем
Үлгі/Өлшем	Номиналды кернеу(V)	Номиналды ток (A)	ÏC	A	Інжір.
10,3x38 Т	500В/690В	2,4,,6,10,12,16,20,25,32	10.3	38	1-сурет
5x20	250В	0,5,1,2,3,4,6,10,12,13	5	20	2-сурет
5x25	250В	0,5,1,2,3,4,6,10,12,16	5	25
6x20	250В	0,5,1,2,3,4,6,10,12,16	6	20
6,3x23	250В	0,5,1,2,3,4,6,10,12,16,20	6.3	23
6,3x25	250В	0,5,1,2,3,4,6,10,12,16,20	6.3	25
6,3x31,5	250В/500В	0,5,1,2,3,4,6,10,12,16,20	6.3	31.5
8,5x23	250В	0,5,1,2,3,4,6,10,12,16,20,25	8.5	23
8,5x31,5	250В/500В	0,5,1,2,3,4,6,10,12,16,20,25	8.5	31.5
8,5x36	250В/500В	1,2,3,4,6,10,12,16,20,25,32	8.5	36
10x30	250В/500В	2,4,6,10,12,16,20,25,32	10	30
10,3x28,5	250В/500В	2,4,6,10,12,16,20,25,32	10.3	28.5
10,3x31,5	250В/500В	2,4,6,10,12,16,20,25,32	10.3	31.5
10,3x34	250В/500В	2,4,6,10,12,16,20,25,32	10.3	34
10,3x38	500В/690В	2,4,6,10,12,16,20,25,32	10.3	38
10,3x65	690В/1000В	2,4,6,10,12,16,20,25,32	10.3	65
14,3x38	500В/690В	2,4,6,10,12,16,20,25,32,40,50,63	14.3	38
14,3x45	500В/690В	2,4,6,10,12,16,20,25,32,40,50,63	14.3	45
14,3x51	500В/690В	2,4,6,10,12,16,20,25,32,40,50,63	14.3	51
14,3x65	690В/1000В	2,4,6,10,12,16,20,25,32,40,50	14.3	65
15x50	500В/690В	16,20,25,32,40,50	15	50
16,7x35	250В/500В	16,20,25,32,40,50,63	16.7	35
18x37	250В/500В	2,4,6,10,12,16,20,25,32,40,50,63	18	37
18x50	500В/690В	2,4,6,10,12,16,20,25,32,40,50,63	18	50
20,5x40	500В/690В	2,4,6,10,12,16,20,25,32,40,50,63	20.5	40
20,5x76	500В/690В	2,4,6,10,12,16,20,25,32,40,50,63	20.5	76
20,5x114	690В/1000В	2,4,6,10,12,16,20,25,32,40,50,63	20.5	114
20,5x127	690В/1000В	2,4,6,10,12,16,20,25,32,40,50,63	20.5	127
22,2x58	500В/690В	16,20,25,32,40,50,63,80,100,125	22.2	58
27x60	500В/690В	32,40,50,63,80	27	60
27x139	690В/1000В	32,40,50,63	27	139
27x147	690В/1000В	32,40,50,63	27	147
30x57	500В/690В	16,20,25,32,40,50,63,80,100,125	30.1	57
14,3x51H	500В/690В	2,4,6,10,12,16,20,25,32,40,50,63	14.3	51	3-сурет
20,5x76H	500В/690В	2,4,6,10,12,16,20,25,32,40,50,63	20.5	76
20,5x114H	690В/1000В	2,4,6,10,12,16,20,25,32,40,50,63	20.5	114
20,5x127H	690В/1000В	2,4,6,10,12,16,20,25,32,40,50,63	20.5	127
22,2x58H	500В/690В	16,20,25,32,40,50,63,80,100,125	22.2	58
27x139H	690В/1000В	32,40,50,63	27	139
27x147H	690В/1000В	32,40,50,63	27	147
